公製過渡接頭

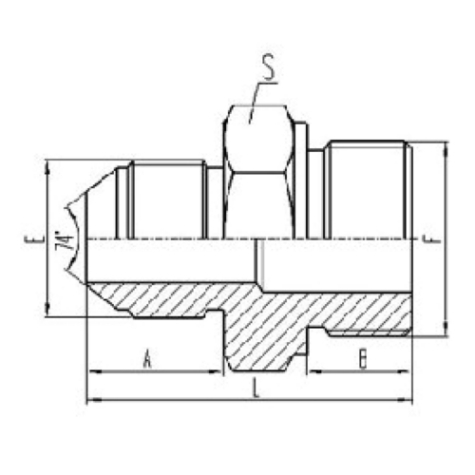

名稱：公製外螺紋74°外錐麵密封|公製外螺紋六角端麵O形圈密封

詳細信息

公製外螺紋74°外錐麵密封|公製外螺紋六角端麵O形圈密封的詳細介紹：

代號	螺紋 THREAD		尺寸 DIMENSIONS
PART NO.	E	F	A	B	L	S
1QH-14-12	M14X1.5	M12X1.5	17	11	36.5	17
1QH-16-14	M16X1.5	M14X1.5	18	11	37.5	19
1QH-18-16	M18X1.5	M16X1.5	18	11.5	38	22
1QH-22-18	M22X1.5	M18X1.5	19.5	12.5	40.5	24
1QH-27-22	M27X2	M22X1.5	20	13	44	27
1QH-30-27	M30X2	M27X2	23	16	50	32
1QH-33-27	M33X2	M30X2	26	16	53	34
1QH-36-33	M36X2	M33X2	26	16	55	41
1QH-39-33	M39X2	M33X2	26	16	55	41
1QH-45-42	M45X2	M42X2	28.5	16	59.5	50

注：如需帶襯套及螺母整套訂貨，則請在代號後加“RN”，如1QH-14-12RN，襯套代號ANB500-Q，螺母代號ANB200-Q。

公製外螺紋74°外錐麵密封|公製外螺紋六角端麵O形圈密封
