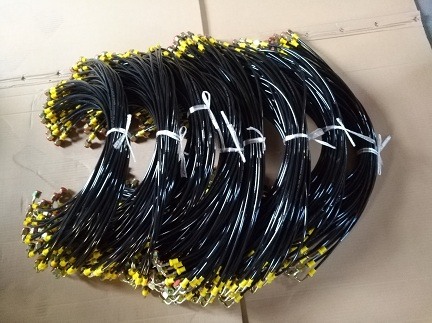

測壓軟管

名稱：測壓軟管

詳細信息


測壓軟管的詳細介紹：

每一種產品的生產之所以能夠得到很好的發展與應用，並且逐漸獲得用戶的認可，便可以說明其產品自身具有多種特性，可以滿足用戶的需求，對於測壓軟管產品的應用也是如此。
測壓軟管公稱通勁為3mm，較大工作壓力64mpa，用於液壓係統中，測試液壓係統中各點壓力和作為傳導流體介質的管道，測壓軟管接頭總成與測壓點接頭配套使用，具有結構，密封可靠，扣壓牢靠，體積小，重量輕，使用簡便等特點，其連接形式有鉸接式，快換式，錐麵密封式等形式，本廠也可提供用戶需要的其它連接形式。

(一)簡介
　　HF係列微型高壓軟管接頭總成(測壓軟管、測壓裝置）公稱通徑為3mm,工作壓力63MPa，用於液壓係統中，測試液壓係統中各點壓力和作為傳導流體介質的管道，該軟管接頭總成與測壓點接頭配套使用，具有結構優良，密封可靠、扣壓牢靠，體積小，重量輕，使用簡便等特點，其連接形式有鉸接式，快換式，錐麵密封式等形式，本廠也可提供用戶需要的其它連接形式。
（二）技術參數 TECHNICAL DATA

公稱通徑Normal diameter d

3.0mm

2.0mm

4.0mm

軟管通徑Hose inside diameter d1

2.9mm

2.0mm

4.0mm

軟管外徑Hose outer diameter d

6.0mm

5.0mm

8.0mm

動態壓力 Max.dynamic pressure Pd

40MPa(400bar)

47MPa(470bar)

35MPa(350bar)

靜態壓力 Max.quiesent pressure Ps

63MPa(630bar)

63MPa(630bar)

60MPa(600bar)

爆破壓力Min.burst pressure Pe

160MPa(1600bar)

190MPa(1900bar)

150MPa(1500bar)

彎曲半徑Min.bending radius Rmtn

30mm

20mm

40mm

重量Weight

25g/m

18g/m

47g/m

管子材料material

聚銑胺（PA)

增強編織層knitting

凱夫拉子、芳綸纖維

工作壓力/工作溫度PN/Temperature range

-40～+50℃：100%；＞80℃：86%；＞100℃：77%；＞120℃：60%

適用溫度Temperature range

-40～+120℃

壽命 Life according

DIN 20024

安全係數 Safty coefficient

靜載荷時為2.5(static)；動載荷時為4(Dynamic)

化學性能Acid-resistant

耐酸性溶劑

環境適用性Surrounding suitability

耐臭氧和紫外線無吸濕性

適用介質Medium

礦物油、水一乙二醇，酒精，汽油，乳化液，磷酸脂（需要特殊訂貨）

(三)壓力降曲線  在1米長，35cst粘度的礦物油的條件下測試

（四）型號舉例（四）型號舉例
1、微型高壓軟管兩端可任意選定接頭的連接形式。
2、用戶欲訂購一端是快換式接頭，其接頭螺紋為M16，另一端是直接接壓力表，其接口螺紋為M14×1.5,通徑為3mm,軟管長度為1.5m的軟管總成，訂貨型號是：HFH2-P1-3-P-1.5。



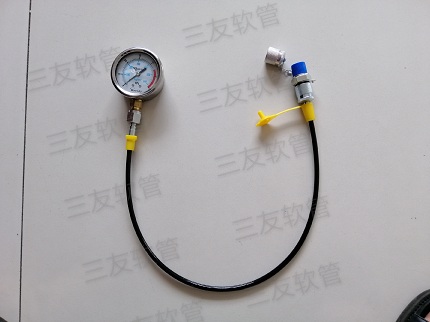

(五）軟管總成示例圖Example of hose asembly

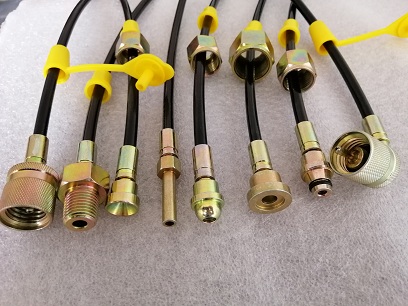

(六）接頭連接尺寸 Construction size
1、快換式 Quick fitting:HFH*

H*

M2

d

L

S

備注remark

H1

M12×1.25

ф3.3

22

17



H2

M16

ф3.3

22

19



H3

M14×1.5

ф3.3

22

17



H4

M16×1.5

ф3.3

22

19



H43

-

ф3.3

19

-



2、直接接壓力表 Direct to pressure gauge:HFP*

P*

M/d

I

L

S

備注remark

P1

M14×1.5

10

34

17



P2

M20×1.5

14

40

24



P3

G1/4''-19

10

34

17



P4

M30×1.5

20

48

36



P5

G1/2''-14

14

40

24



P6

M10×1

8

30

14



P11

1/8''-27NPT

13

30

14



P12

1/4''-18NPT

16

33

17



P13

3/8''-18NPT

16

35

22



P14

1/2''-14NPT

25

45

27



3、外固定螺紋式：Thread:HFG*

G*

M

I

L

S

備注remark

G1

M12×1.25

6

30

17



G2

M14×1.5

8

32

17



G3

M16×1.5

8

32

19



G6

M10×1

8

32

14



G7

M14×1

10

34

17



G8

M16×1

10

34

19



G21

7/16''-20UNF

10

34

14



G22

1/2''20UNF

12

36

17



G23

9/16''-18UNF

12

36

19





4、外螺紋式 HFE *

E*

M

I

L

S

備注

E1

M14×1.5

12

34

19



E2

G1/4

12

34

19



E3

M12×1.5

12

35

17



E4

M10×1

8

30

17



E5

G1/8

8

30

17



5、外錐螺紋式 HFT*

T*

d

I

L

S

備注

T11

1/8-27NPTF

11

33

13



T12

1/4-18NPTF

16

37

16



T13

3/8-18NPTF

16

37

19



6、內螺紋內錐麵式 Inside screw thread:HFC *

C*

M

I

L

S

備注
remark

C1

M10×1

7

31

15



C2

M12×1.25

8

31

17



C3

M14×1.5

8

31

17



M16×1.5

10

33

19



C5

M12×1

10

33

19



C6

M14×1

12

35

22



C21

7/16-20UNF

10

33

15



C22

1/2-20UNF

10

33

17



C23

9/16-18UNF

12

35

19





7、鉸接式 Adjustadle fitting：HF J*

J*

M

H

B

d

L

S

組合墊圈

備注

J1

M10×1

20

8

10.2

35

15

10



J2

M14×1.5

25

10

14.2

39

19

14



J3

G1/8

20

8

10.2

35

15

10



J4

G1/4

25

10

14.2

39

19

14



J5

M8×1

20

8

8.2

33

14

8



J6

M12×1.5

25

12

12.2

35

17

12



8、O型圓密封式 HFF*

F*

M

I

L

S

備注
remark

F1

M8×1

8

35

14



F2

M10×1

8

35

14



F3

M10×1.25

8

35

14



F4

M14×1.5

9.5

37

19



F21

7/16-20UNF

10

37

17



F22

1/2-20UNF

10

37

17



F23

9/16-18UNF

11

39

19



F24

3/4-16UNF

11

40

24



9、內螺紋60度外錐接頭 HFZ*

Z*

d

L

S

備注
remark

Z1

G1/8＂

26

14



Z2

G1/4＂

30

17



Z3

M10×1

26

14



Z4

M14×1.5

30

17



10、錐麵密封式 Cone seal fitting. HF O*

O*

M/NPT/d1

I

d

L

S

密封圈

備注

01

M10×1

8

-

54

17

10



02

M14×1.5

12

-

58

19

14



03

M12×1.5

12

-

58

17

-



011

1/8-27NPT

12

-

58

17

-



012

1/4-18NPT

14

-

60

19

-



031

M12×1.5



6

33

14





032

M14×1.5



6

35

17





033

M14×1.5



8

35

17





034

M16×1.5



8

35

19





035

M16×1.5



10

35

19





036

M18×1.5



10

38

22





11、卡套式 HFK*

K*

M/NPT/d1

I

L

S

密封圈

備注
remark

K1

M10×1

8

51

17

10



K2

M14×1.5

12

55

19

14



K3

M12×1.5

12

55

17

12



K11

1/8-27NPT

12

60

19

-



K12

1/4-18NPT

16

60

17

-



K16

R1/9-28

12

55

16

-



K17

R1/4-19

16

60

18

-



12、圓柱硬管式 HFB*

B*

d

L

S

I

備注
remar

B1

4

45

8

22



B2

6

45

8

22



B3

8

45

10

22



B4

10

48

14

25



13、速換式Snap-check fitting:HFS*

S*

M

I

L

S

備注
remark

S1

M14×1.5

12

104

19



S2

M20×1.5

14

106

24



S3

G1/4-29

12

104

19








×
